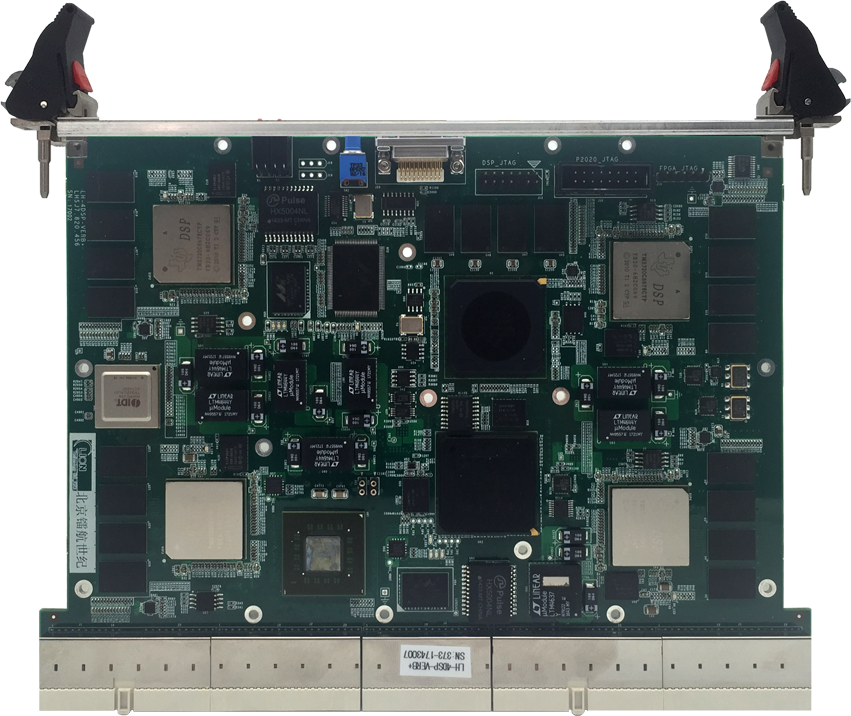

信号处理机 LH-HTD4PPC1

技术参数:

项目 参数
CPU 1片P2020处理器;
外带DDR3,容量2GB;
外带FLASH,容量64MB。
DSP 4片TMS320C6678处理器;
每片6678外带DDR3,容量2GB;
每片6678外带64MB FLASH。
板载交换芯片 板载RapidIO交换芯片,将板内4片6678与P2020互联,Rapid IO接口与6678之间为4X,与P2020之间为1X,速度为2.5G;
板载以太网交换芯片,将板内4片6678与P2020互联,板内为SGMII,板间为千兆以太网;
板载PCIe交换芯片,将板内4片6678与P2020互联,符合PCIe 1.0a规范,速率2.5Gbps,1X
P2020为RC模式,4片6678为EP模式,P2020可通过PCIe向4片6678加载程序。
对外接口 板载RapidIO交换芯片提供一路RapidIO接口至H2连接器,2X,速度不小于1.25G;
板载以太网交换芯片提供1路千兆网接口至H2连接器;
可通过配置电阻识别所在槽位序号;
调试接口 板载以太网交换芯片提供1路千兆网接口至前面板miniDIP21芯连接器,用以调试P2020和4片6678;
P2020的232串口引至miniDIP21芯连接器,用以调试P2020;
4片6678的JTAG口引至miniDIP21芯连接器,用以调试6678。
复位 本板具有复位按键,可对整板进行复位;
具有复位输入功能,系统可以通过该信号复位本板。
OS P2020支持Linux或VxWorks等操作系统;
6678支持TI/SYSBIOS或VxWorks等操作系统。
电源/功耗 12V/≤102W
尺寸(LxWxH) 233mm x 160mm x 20mm
可靠性要求 MTBF>20000h;MTTR<15min
工作温度 -45℃ - 75℃
存储温度 -55℃ - 85℃
湿度 90%±3%
海拔高度 20000米以下
震动/冲击 10g



系统框图:
